Одиночные кабели
Проходы кабелей через стены, перекрытия и предусмотренные проектом гильзы.
Огнезащита мест прохода коммуникаций
Огнестойкие кабельные проходки: подбор и монтаж
Не начинаем с марки материала: сначала фиксируем конфигурацию проёма и требования проекта, затем подбираем применимую систему. Комплектуем объект, выполняем монтаж и готовим исполнительную документацию по согласованному реестру — от отдельных узлов до крупного объёма.
Состав услуги
Что может входить в согласованный объём
Точный состав фиксируется в предложении и договоре с учётом исходных данных объекта.
- Устройство проходок для одиночных кабелей, кабельных пучков и трасс на лотках через стены и перекрытия.
- Восстановление узлов после прокладки, замены или демонтажа кабелей в пределах применимости согласованной системы.
- Монтаж предусмотренных системой плит, заполнителей, герметизирующих составов, модулей и иных элементов узла.
- Разделение объёма по типам узлов, зонам и этапам выполнения работ.
- Маркировка, учёт и фотофиксация выполненных проходок по требованиям конкретного объекта.
Инженерная логика
Сначала фиксируем узел. Затем выбираем систему
Мы не привязываем объект к одному производителю заранее. Классифицируем проём, проверяем противопожарную преграду и коммуникации, сопоставляем требования проекта с областью применения доступных систем и только после этого формируем предложение.
Если допустимы несколько вариантов, сравниваем технологию монтажа, возможность обслуживания, наличие материалов, сроки поставки и совокупную стоимость.
Результат согласованного объёмаПодобранный узел, комплект поставки, монтаж и документы — в одной рабочей связке
Направить исходные данныеКабельные пучки
Группы кабелей с проверкой состава, диаметра, расстояний и степени заполнения.
Кабельные лотки
Перфорированные, лестничные и другие трассы в пределах применимости выбранной системы.
Гильзы и резерв
Решения для действующих коммуникаций и предусмотренного проектом последующего заполнения.
Шинопроводы
Узлы пересечения преград с учётом конструкции шинопровода и его примыкания.
Комбинированные проёмы
Несколько видов коммуникаций в одном проёме — только по подтверждённой конфигурации узла.
Варианты конструктивов
Распространённые группы решений
Единой конструкции для всех проёмов не существует. Ниже — ориентиры для первичной классификации, а не готовые рецепты монтажа.
Aгруппа решения
Минераловатная плита и огнезащитный герметик
Система может применяться для кабелей, пучков и трасс на лотках, если конкретная конфигурация предусмотрена технической документацией. Плиты формируют заполнение проёма, а герметик используется в предусмотренных узлом зонах.
Что проверяемПреграда, размеры проёма, состав трассы, расстояния, схема и глубина заделки.
Bгруппа решения
Минераловатная плита и огнестойкая пена
Пена рассматривается как элемент конкретной сертифицированной системы, а не как произвольная замена герметика. Такой состав может быть рационален для предусмотренных узлом полостей и участков сложной геометрии.
Что проверяемДопустимые коммуникации, заполнение, размеры проёма, расположение и совместимость материалов.
Cгруппа решения
Огнестойкие растворные системы
Жёсткое заполнение рассматривается для узлов, где оно предусмотрено проектом и областью применения системы. Возможность последующей прокладки или замены кабелей оценивается отдельно.
Что проверяемМатериал и толщина преграды, состав коммуникаций, размеры заделки и условия эксплуатации.
Dгруппа решения
Модульные и сборные решения
Применяются, когда требуется упорядоченное размещение коммуникаций, обслуживаемость или предусмотренное проектом изменение заполнения. Конфигурация принимается в пределах документации выбранной системы.
Что проверяемРамы, модули, уплотнения, резервные элементы, заполнение и требования к обслуживанию.
Реальные конфигурации
Как выглядят разные типы проходок
Фотографии помогают определить тип узла при первичном обсуждении, но не подтверждают применимость системы без проекта и технической документации.

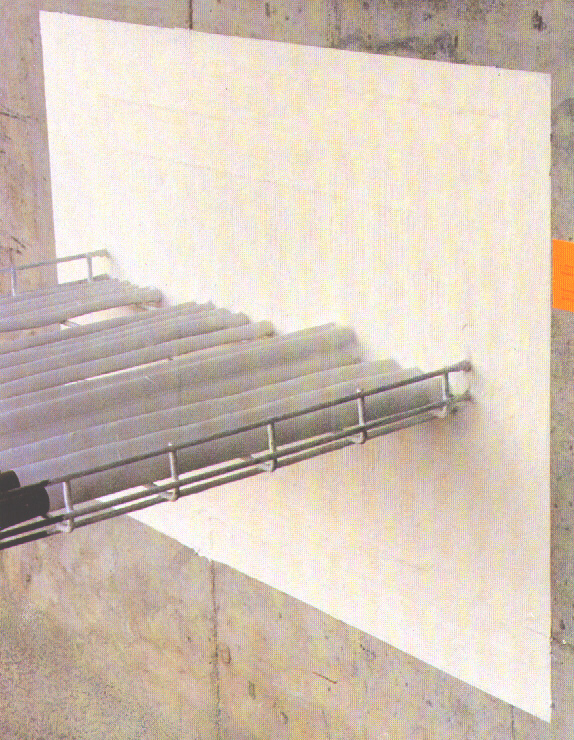

Мягкая заделка кабельного лотка
Пример минераловатного заполнения с защитным покрытием.
Иллюстрация, не объект АБК. Источник: Achim Hering, CC BY-SA 3.0 · лицензия

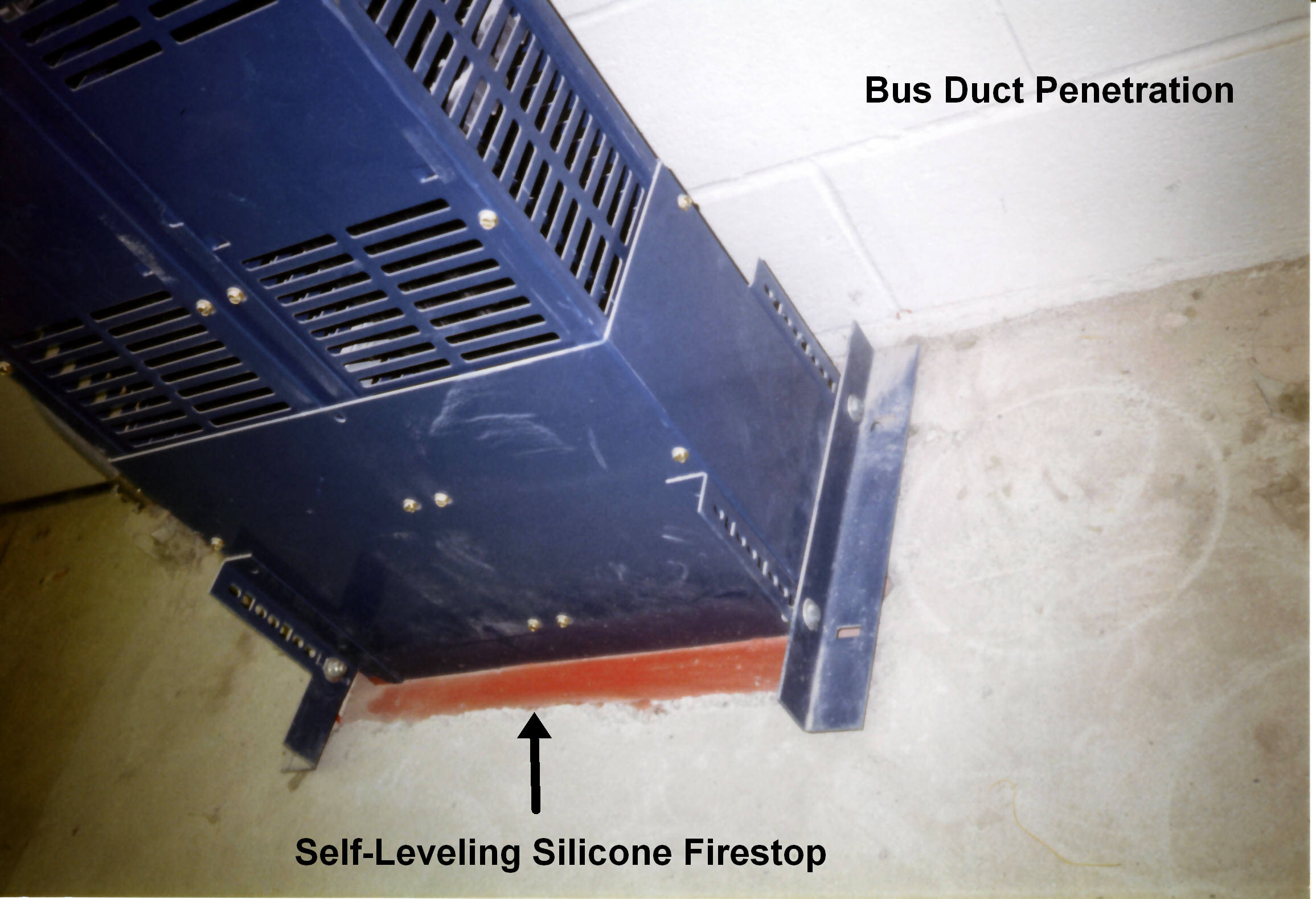

Проход шинопровода через перекрытие
Пример огнестойкой герметизации по периметру прохода.
Иллюстрация, не объект АБК. Источник: Public domain

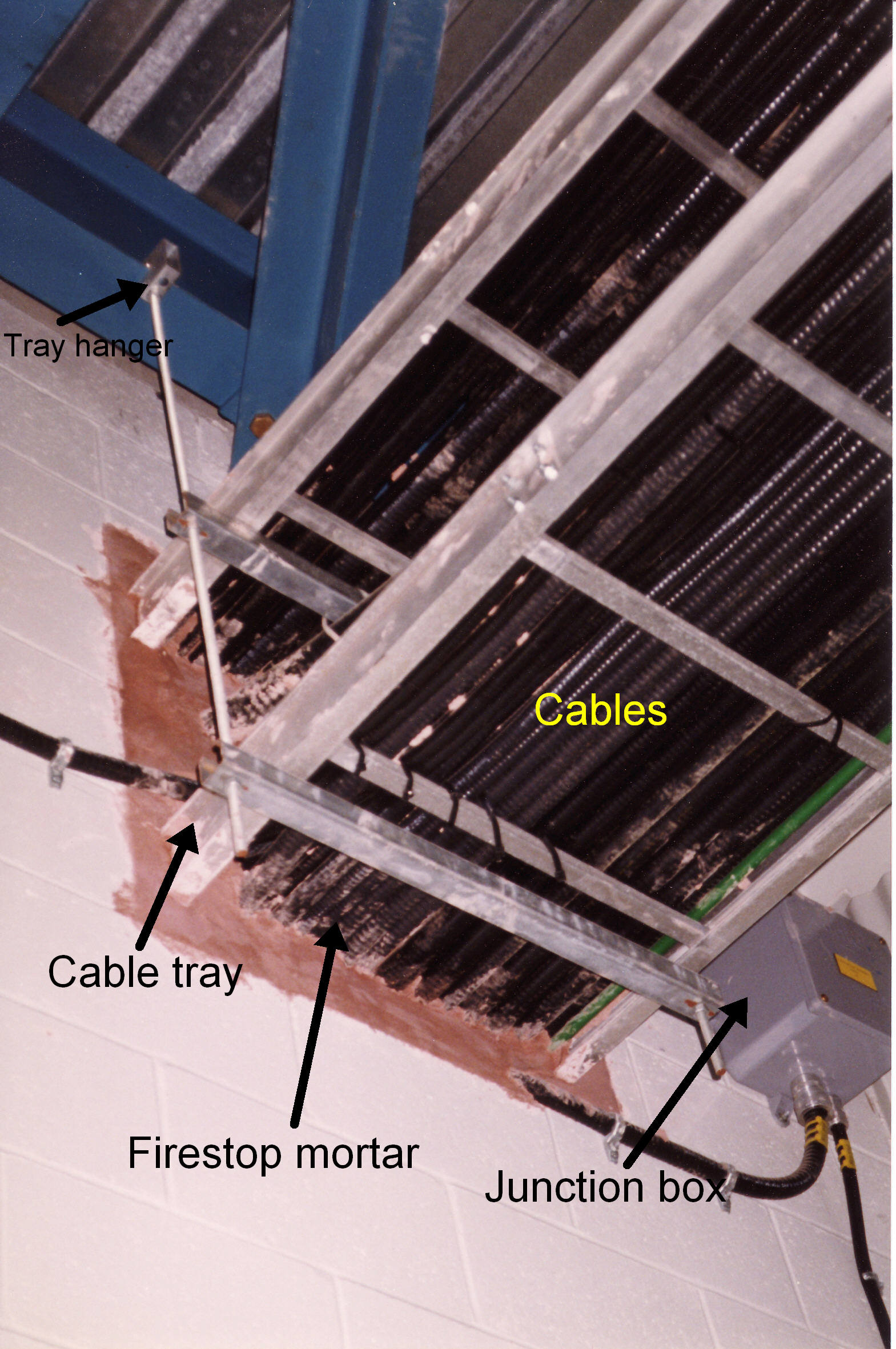

Кабельный лоток и растворная заделка
Пример жёсткого заполнения проёма вокруг кабельной трассы.
Иллюстрация, не объект АБК. Источник: Public domain

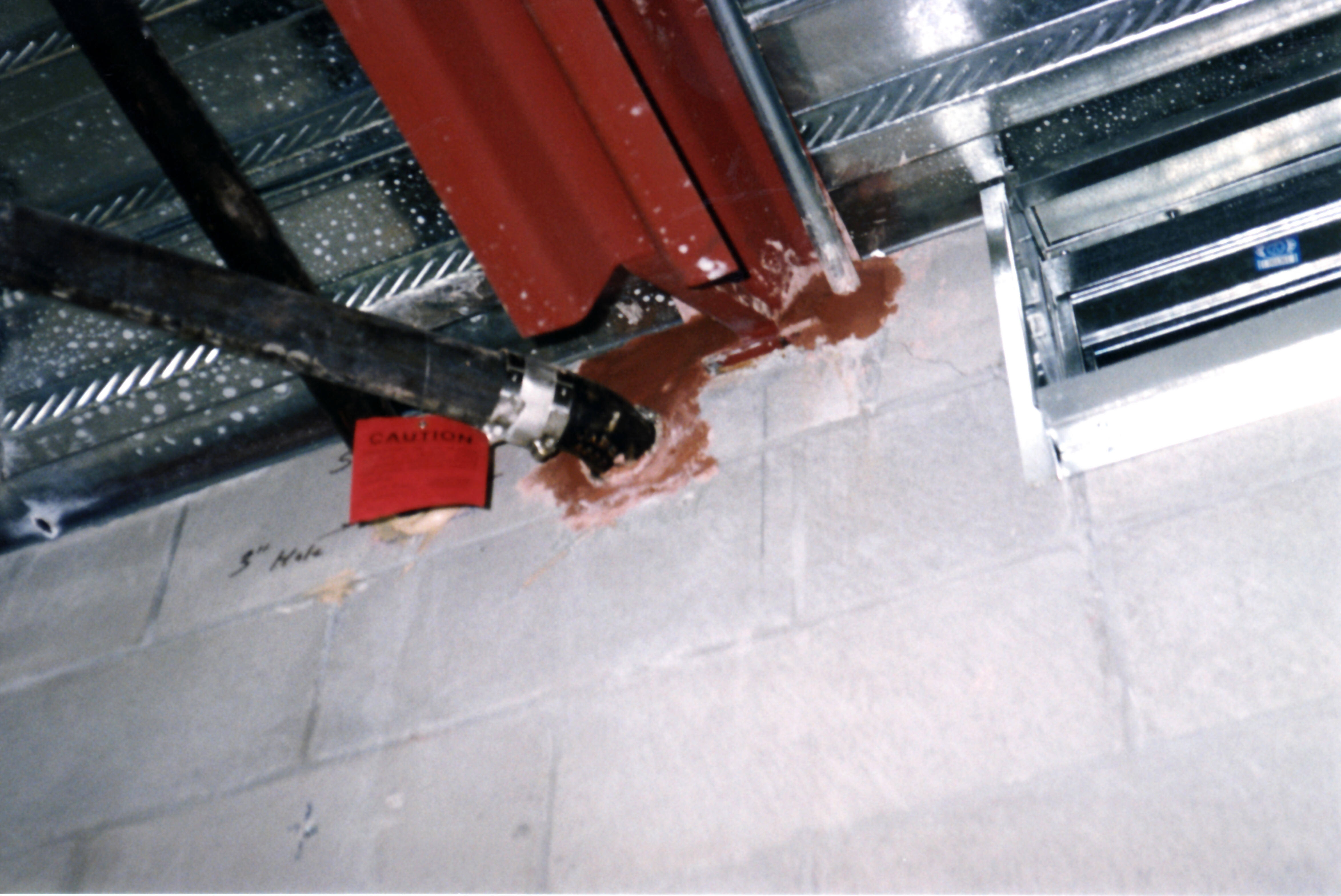

Комбинированный проём
Пример узла с несколькими видами проходящих коммуникаций.
Иллюстрация, не объект АБК. Источник: Achim Hering, CC BY 3.0 · лицензияСобственные фотографии АБК будут размещаться отдельно с указанием объекта, роли компании и фактически выполненного объёма.
Исходные данные
Что нужно для технической оценки
Если часть сведений отсутствует, определим перечень уточнений или необходимость обследования.
- Проектные решения, спецификации и ведомость объёмов работ, если они разработаны.
- Расположение проходок и границы противопожарных преград.
- Материал, конструкция, толщина и требуемые характеристики стены или перекрытия.
- Размеры проёмов и доступное рабочее пространство с каждой стороны преграды.
- Тип, количество и расположение кабелей, пучков, лотков и других коммуникаций в проёме.
- Фактическая степень заполнения и предполагаемые изменения кабельной трассы при эксплуатации.
- Требуемый предел огнестойкости и критерии, установленные проектом.
- Условия эксплуатации, температурно-влажностный режим и специальные требования помещения.
- Условия доступа, высотность, режим производства работ и готовность фронта.
- Требования заказчика к учёту узлов, маркировке и исполнительной документации.
Выбор системы
Критерии применимости решения
Допустимые альтернативы сравниваются по техническим ограничениям, срокам и совокупной стоимости.
- Подтверждённая применимость системы к типу преграды и составу коммуникаций.
- Соответствие требуемым проектом показателям огнестойкости.
- Допустимые размеры проёма, конфигурация и степень его заполнения.
- Совместимость элементов системы между собой и с материалами существующих конструкций.
- Возможность последующей прокладки или замены кабелей без нарушения остальных узлов.
- Технологичность монтажа в фактических условиях и доступность контроля скрытых операций.
- Наличие материалов и сроки их поставки к запланированному этапу работ.
- Совокупная стоимость материалов, монтажа и последующего обслуживания узла.
Производственный процесс
Порядок выполнения работ
Решение, объём, допущения, исключения и порядок изменений согласуются до основного производства.
Получение исходных данных
Принимаем проект, ВОР, фотографии, требования объекта и планируемые сроки выполнения.
Проверка достаточности информации
Определяем, какие характеристики преград, коммуникаций и узлов необходимо уточнить до расчёта.
Классификация проходок
Группируем проёмы по конструкции, размерам, заполнению и условиям доступа, выделяем нетиповые участки.
Подбор применимого решения
Сопоставляем требования проекта с областью применения систем; допустимые альтернативы выносим на согласование.
Согласование объёма
Фиксируем состав материалов и работ, стоимость, исключения, график, порядок учёта и перечень документов.
Комплектация и подготовка фронта
Организуем поставку, формируем монтажные звенья и уточняем последовательность выполнения по зонам.
Монтаж и производственный контроль
Выполняем подготовку проёмов и монтаж элементов системы, ведём предусмотренные учёт, маркировку и фотофиксацию.
Передача выполненного объёма
Формируем согласованный комплект документов и отрабатываем замечания, относящиеся к выполненным нами работам.
Документация
Комплект по согласованному реестру
Состав зависит от проекта, договора, применяемой системы и порядка предъявления на объекте.
- Реестр выполненных проходок с привязкой к зонам или помещениям.
- Исполнительные схемы либо планы расположения узлов, если они предусмотрены требованиями объекта.
- Акты освидетельствования скрытых работ и иные формы актов по согласованному перечню.
- Записи в журналах производства работ в объёме, относящемся к выполняемому участку.
- Документы о качестве и технические материалы на фактически применённую систему.
- Фотофиксация этапов устройства проходок, если она предусмотрена договором или регламентом объекта.
- Ведомость маркировки или карточки узлов при наличии такого требования.
- Сопроводительный реестр передаваемой исполнительной документации.
Расчёт стоимости
Факторы, которые влияют на предложение
Цена определяется после проверки объёма и условий. Искусственную стоимость «от» без исходных данных не публикуем.
- Количество проходок и доля однотипных узлов в общем объёме.
- Размеры, форма и состояние существующих проёмов.
- Материал и толщина стены или перекрытия.
- Состав коммуникаций, плотность заполнения и необходимость их перекладки.
- Конструкция и материалоёмкость выбранной системы.
- Доступность рабочей зоны, высота и необходимость средств подмащивания.
- Режим объекта, сменность, пропускные и иные организационные ограничения.
- Готовность фронта и количество раздельных этапов мобилизации.
- Местонахождение объекта и логистика материалов и монтажных звеньев.
- Состав исполнительной документации, маркировки и фотофиксации.
Вопросы
Частые вопросы заказчиков
Можно ли подготовить расчёт только по фотографиям?
Фотографий часто достаточно для первичной оценки и определения недостающих данных. Для окончательного выбора системы потребуются подтверждённые характеристики преграды, коммуникаций и требуемого предела огнестойкости.
Вы выполняете восстановление существующих проходок?
Да, после обследования или получения достаточных исходных данных. Необходимо установить конструкцию существующего узла, состояние материалов и возможность восстановления в пределах подтверждённого решения; в иных случаях согласовывается новое решение.
Можно ли заменить предусмотренную проектом систему?
Возможную замену рассматриваем только как отдельное техническое решение. Сравниваются область применения, требуемые показатели и конструкция узла, после чего вариант передаётся на согласование уполномоченным участникам проекта.
Работаете ли вы за пределами Москвы и Московской области?
Да. Условия выезда в регионы определяются по объёму, срокам, доступности материалов, продолжительности работ и затратам на мобилизацию.
Какие документы будут переданы после монтажа?
Состав зависит от проекта, договора, применённой системы и порядка предъявления работ на конкретном объекте. До начала основного объёма мы согласовываем конкретный реестр, а не используем неопределённую формулировку «полный комплект».
Технический запрос
Направьте проект, ВОР или фотографии узлов
После первичного просмотра сообщим, достаточно ли данных для расчёта и какие сведения нужно уточнить. Файлы можно приложить к письму.
