Технические решения

Узлы огнестойких проходок

Кабели, лотки, трубы и другие коммуникации: особенности прохода через стену или перекрытие и данные для подбора решения.

Обсудить узел +7 905 737-11-49

Кабельные проходки: конфигурации узлов

Фотографии показывают расположение коммуникаций. Применимость системы и скрытые элементы заделки проверяются по документации и исходным данным объекта.

Кабели на лотках

Два перфорированных кабельных лотка в отдельных проёмах стены — Два лотка в отдельных проёмах. Для подбора важны конструкция лотка и заполнение кабелями.

В узле учитываются и кабели, и сам лоток. Его конструкция, крышка и заполнение влияют на выбор и выполнение заделки.

Что учитываем при подборе

Тип лотка: перфорированный, неперфорированный, проволочный или лестничный.
Сечение, наличие крышки, состав и расположение кабелей.
Зазоры вокруг трассы, внутренние полости лотка и доступ к ним.

Особенности узла и данные для расчёта

Заделку вокруг лотка и его внутреннее заполнение выполняют по выбранной системе. Учитывают крышки, кабели и предусмотренные узлом зазоры. Проходка не заменяет крепление трассы: расположение опор и допустимые нагрузки проверяют отдельно.

Что прислать: Размеры проёма и лотка, материал и толщина преграды, фото с обеих сторон, сведения о кабелях.

Передать узел на подбор

Одиночные кабели и пучки

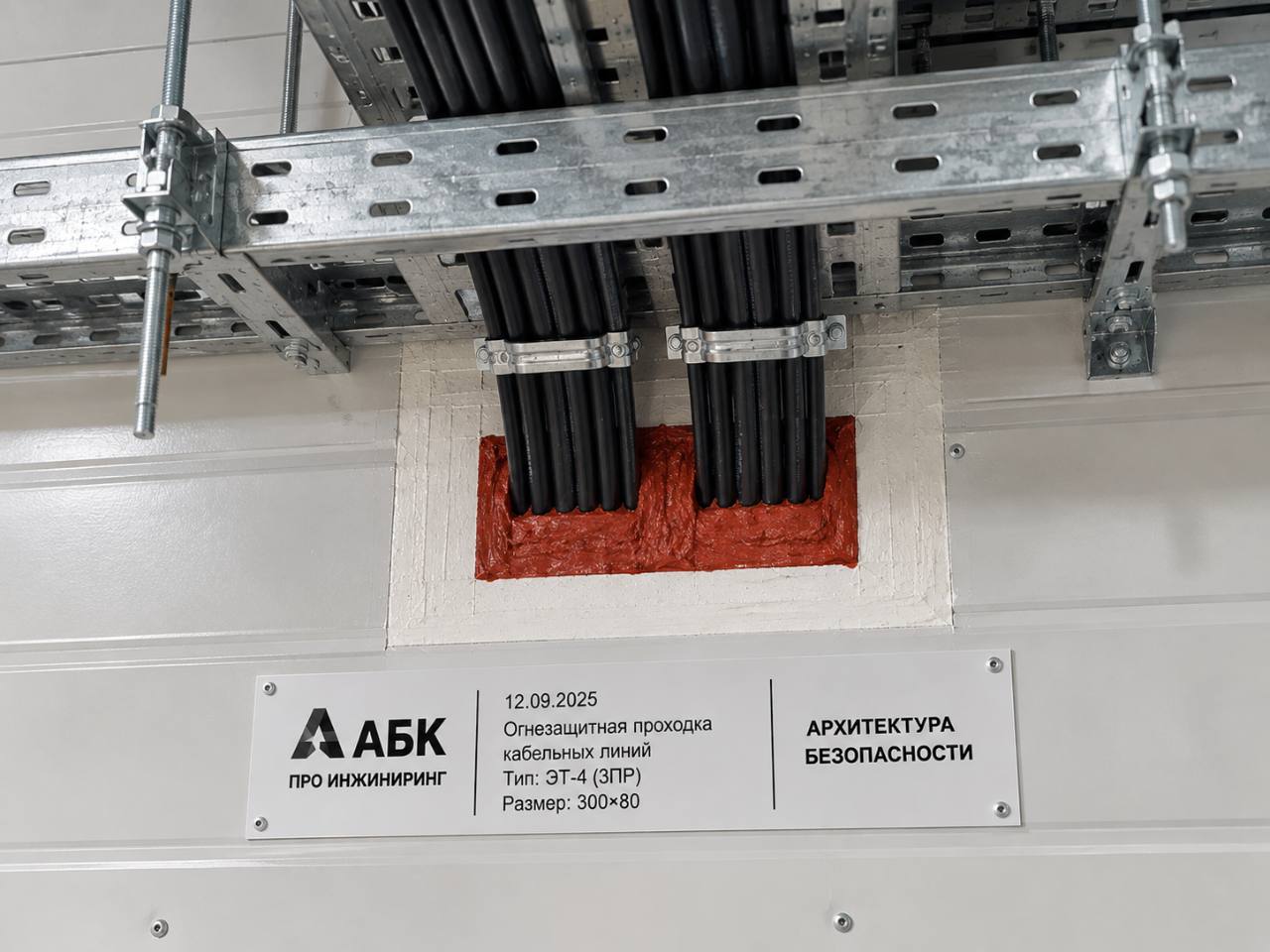

Две группы кабелей проходят через заделку в стене — Групповая прокладка кабелей. Состав и размеры пучков учитываются отдельно от размера проёма.

Размер отверстия — только часть исходных данных. Важны состав кабелей, размеры пучков и свободное пространство между ними и преградой.

Что учитываем при подборе

Количество, наружные диаметры и типы кабелей.
Одиночная или групповая прокладка, размеры и расположение пучков.
Возможность последующего добавления или замены кабелей.

Особенности узла и данные для расчёта

Совместное размещение силовых и слаботочных кабелей проверяют по требованиям проекта и правилам прокладки соответствующих сетей. Состав коммуникаций, расстояния и способ противопожарной заделки проверяются по документации выбранной системы.

Что прислать: Фото и размеры проёма, материал и толщина стены или перекрытия, кабельный журнал либо сведения о кабелях.

Передать узел на подбор

Кабели в трубах и гофре

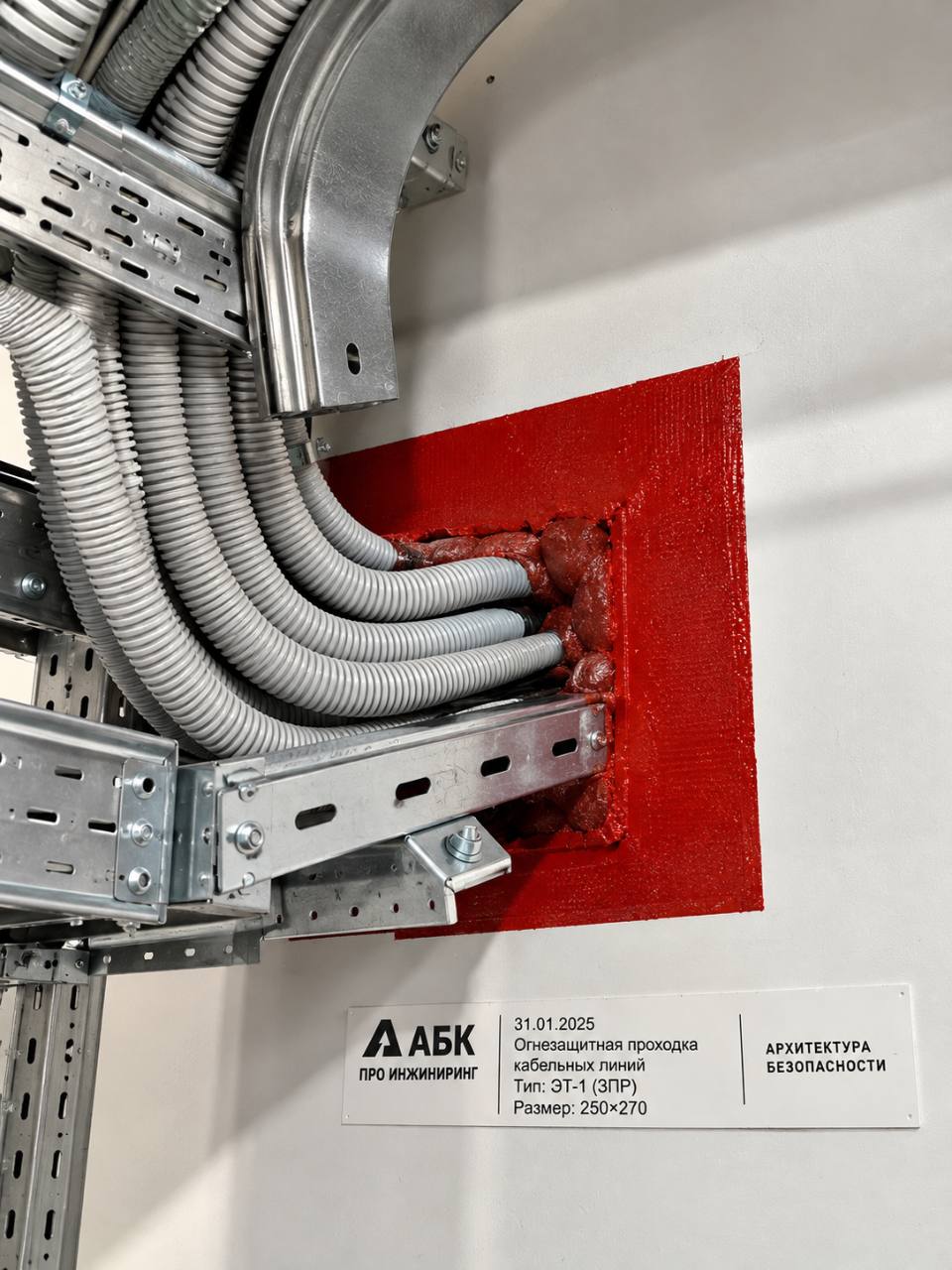

Группа гофрированных труб на лотке входит в проём стены — Группа гофрированных труб. Материал оболочки и внутреннее заполнение нужно уточнить при подборе.

Защитная труба — часть конфигурации проходки. Металлическая труба, полимерная труба и гофра не считаются взаимозаменяемыми при подборе.

Что учитываем при подборе

Материал, тип и наружный диаметр защитной трубы.
Количество труб, их расположение и наличие кабелей внутри.
Как в выбранной системе решаются полости внутри трубы и зазор вокруг неё.

Особенности узла и данные для расчёта

По внешнему виду гофры нельзя надёжно определить её материал и допустимость для конкретного решения. Узел для стальной закладной гильзы не переносится автоматически на полимерную защитную трубу.

Что прислать: Маркировка или спецификация труб, размеры проёма, сведения о кабелях и фото с обеих сторон преграды.

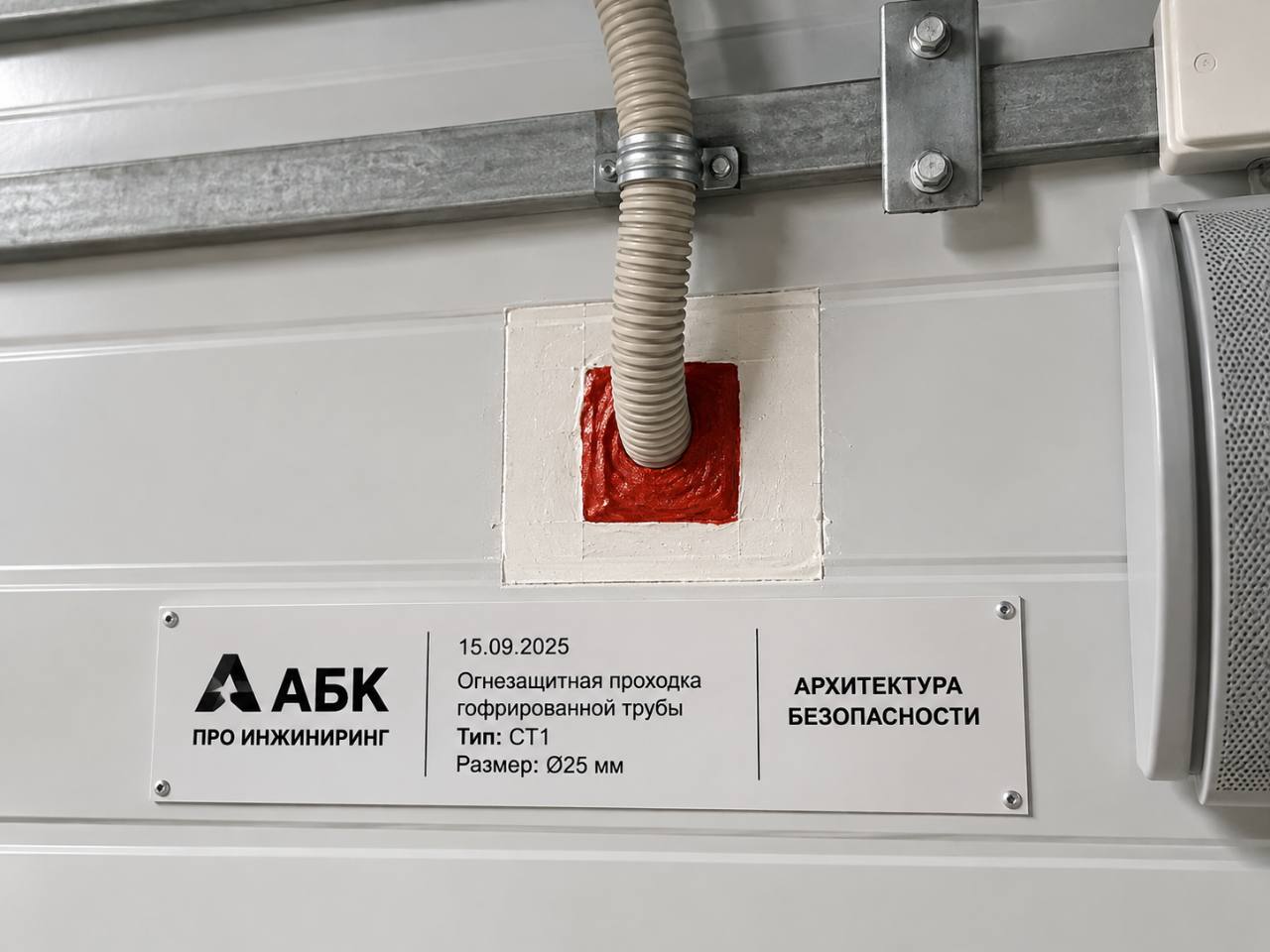

Одиночная гофрированная труба в локальной заделке стены — Одиночная гофрированная труба в локальном проёме.

Передать узел на подбор

Гильзы и резервные проходы

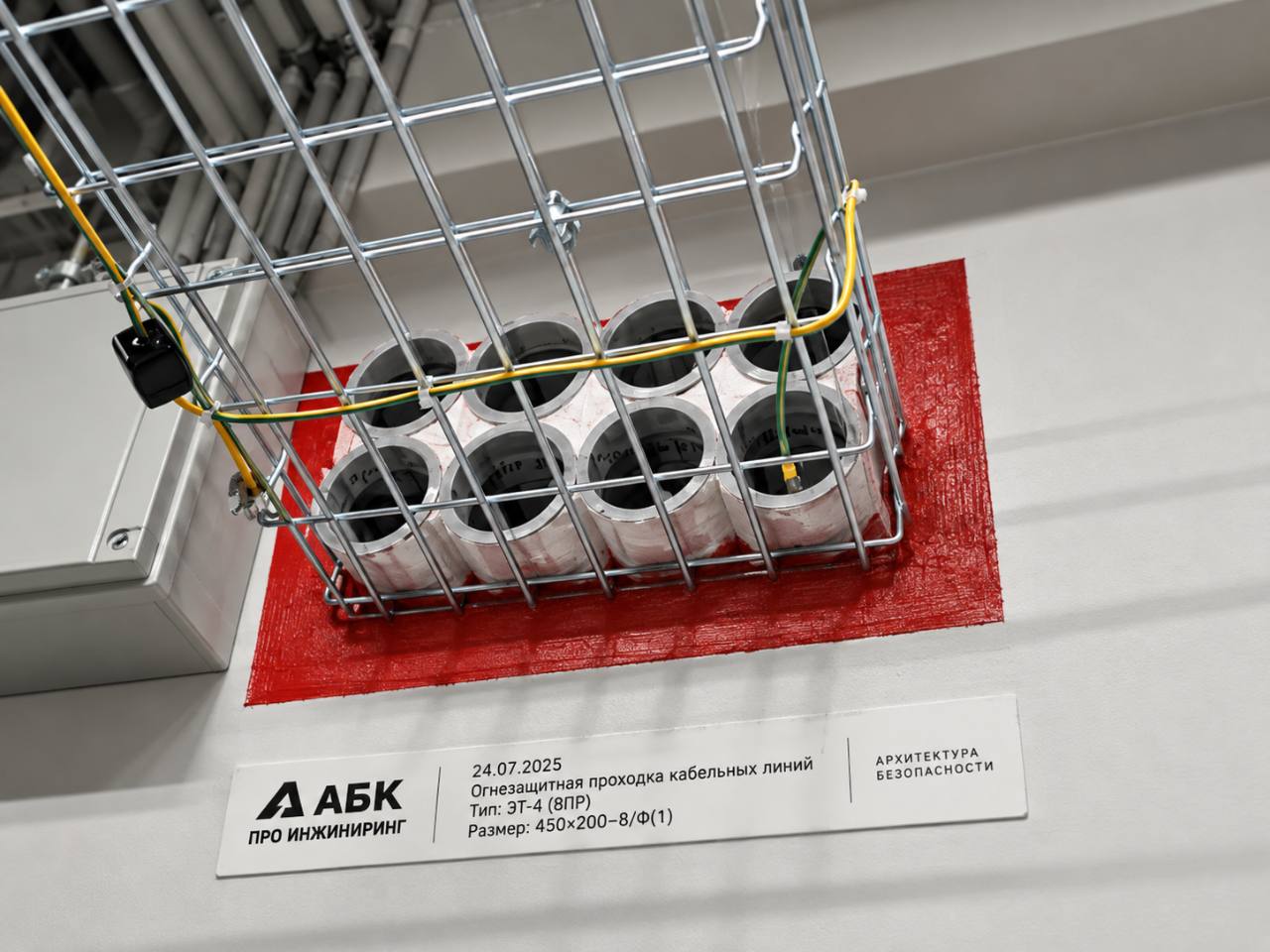

Группа гильз с открытыми торцами перед проволочным кабельным лотком — Гильзопакет с открытыми торцами. Внутренняя заделка на снимке не подтверждена.

Разделяем действующие проходы с кабелями и незадействованный резерв. Для гильзопакета проверяем каждую гильзу и её примыкание к преграде.

Что учитываем при подборе

Материал, диаметр и длина гильз, их количество и взаимное расположение.
Заполнение действующих гильз и решение для резервных отверстий.
Порядок восстановления заделки после прокладки новых кабелей.

Особенности узла и данные для расчёта

Назначение «резерв» не означает, что проход можно оставить открытым без предусмотренного решения. На фотографии показана компоновка гильз; состав и состояние внутренней заделки по этому ракурсу не подтверждаются.

Крупный план показывает проём и заделку. Общий вид помогает оценить расположение трасс, подвесов и доступ с обеих сторон.

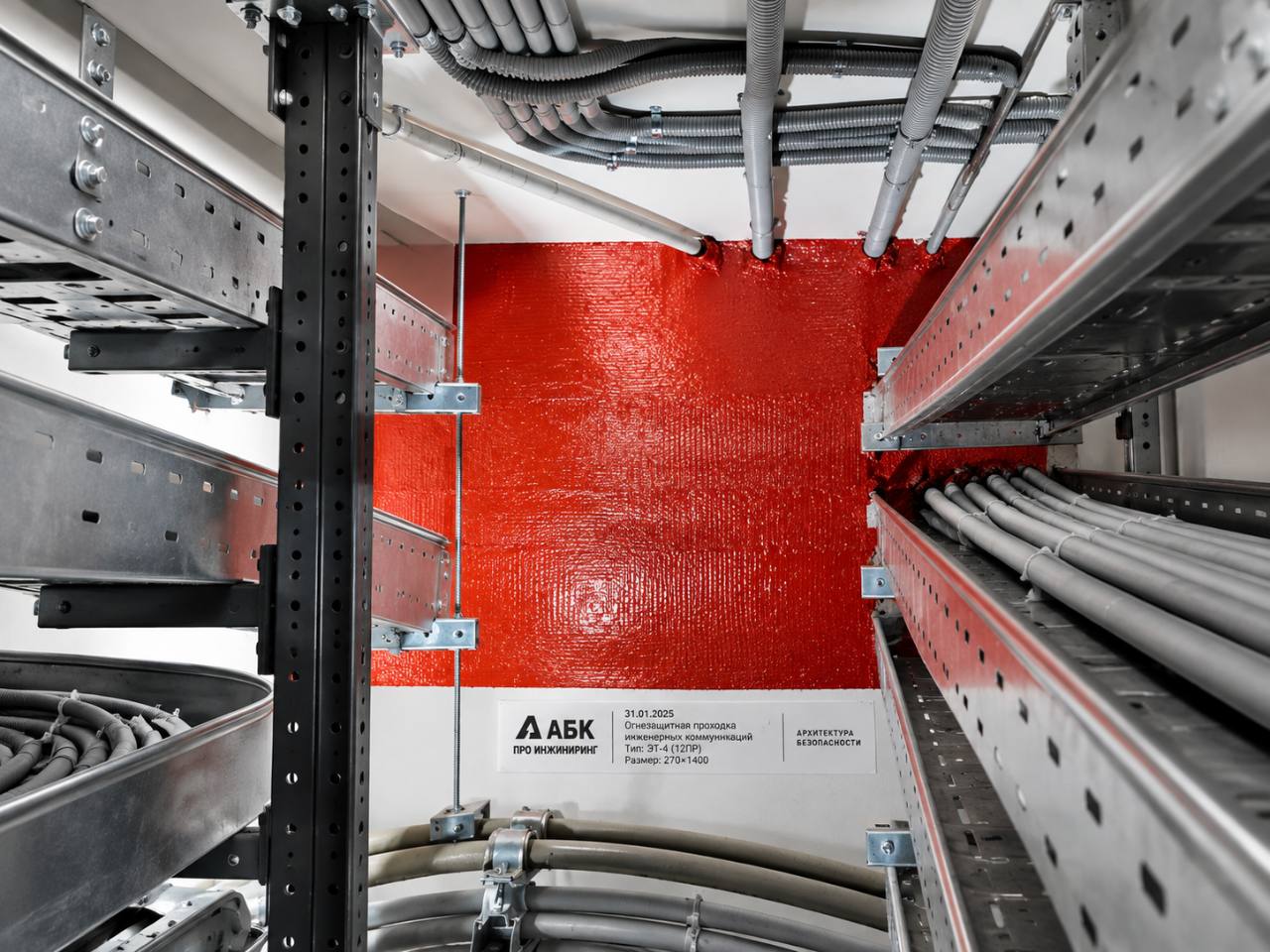

Несколько кабельных лотков и труб подходят к общему участку заделки в стене — Общий вид участка с несколькими трассами: нужны размеры проёмов и каждой коммуникации.

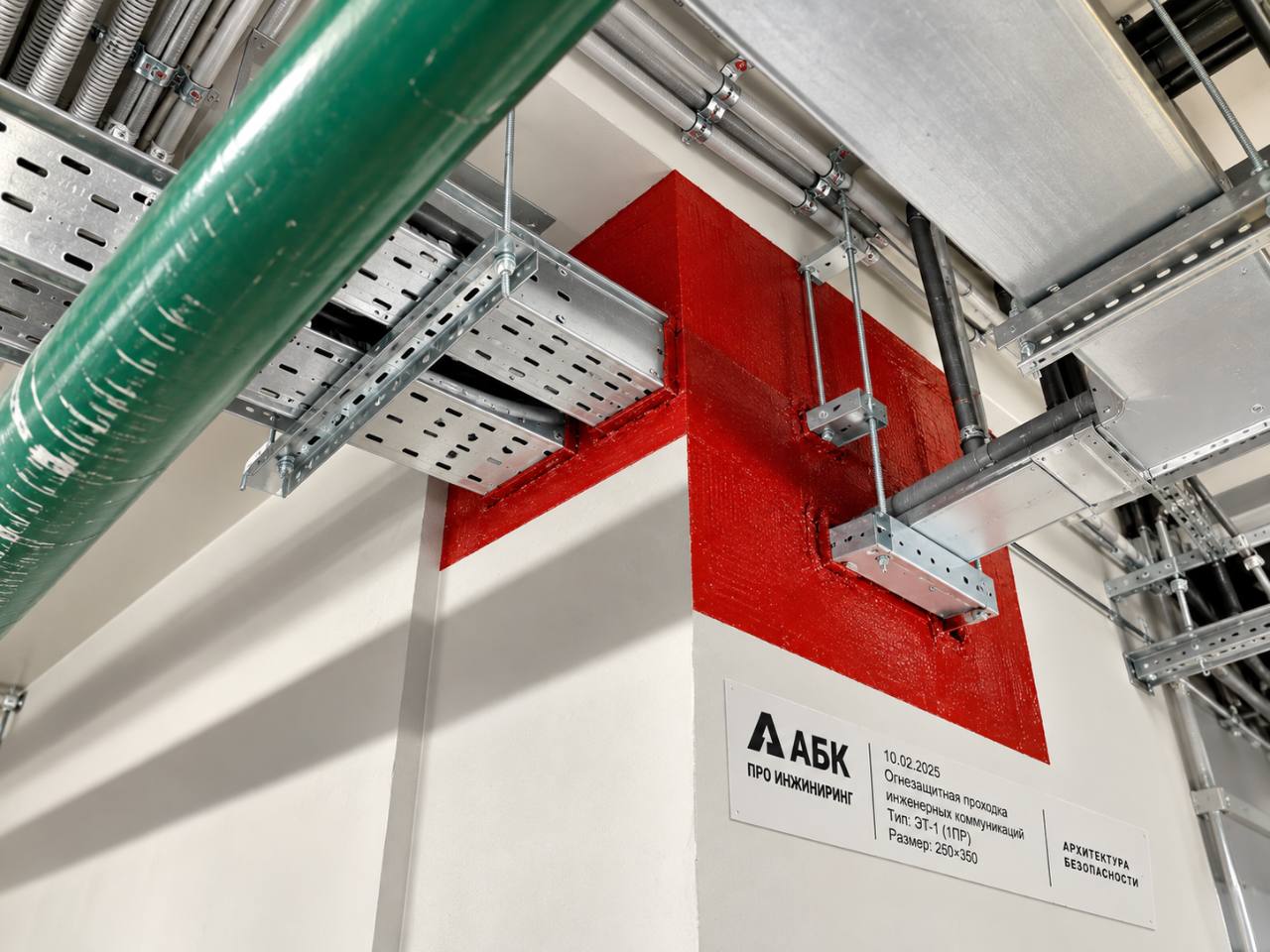

Кабельные лотки подходят к проёмам с разных сторон участка стены — Расположение трасс и подвесов влияет на доступ к участкам монтажа и контроля.

Подбор под объект

Пришлите конфигурацию вашего узла

Проект или фото, размеры проёма, параметры преграды и коммуникаций. Укажите город, объём и сроки. Уточним недостающие сведения, подберём применимое решение и рассчитаем материалы и работы.

Отправить материалы по почте abk.engineering@yandex.com

Поставка и монтаж проходок →Исполнительная документация →

Перед выбором решения

Можно ли подобрать проходку только по фотографии?

Фото помогает определить конфигурацию и составить список уточнений. Для выбора системы нужны параметры преграды, коммуникаций и требования проекта. По изображению нельзя подтвердить скрытые слои, глубину заполнения или огнестойкость узла.

Почему на похожих узлах могут применяться разные материалы?

На выбор влияют преграда, состав коммуникаций, размеры проёма и требования проекта. Материалы применяем в составе конкретного подтверждённого решения. Совпадение назначения или наличие сертификатов у отдельных компонентов не означает, что их можно произвольно сочетать или заменять.

Что делать, если часть исходных данных отсутствует?

Пришлите имеющиеся чертежи и фотографии, укажите объект и задачу. Определим, какие сведения нужно получить из проекта, какие размеры проверить на месте и требуется ли осмотр узла.

Обзор конфигураций не заменяет проект и техническую документацию системы. Состав материалов и монтажные параметры согласовываются для конкретного узла.
